Verteiler in pneumatischen Förderanlagen

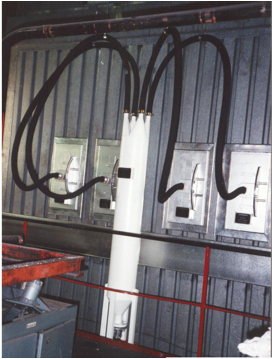

Verteiler in pneumatischen Förderanlagen werden eingesetzt um Trägergas und Feststoffe möglichst gleichmäßig auf mehrere Abgänge zu verteilen. Bevorzugt werden 2 – 8 –fach Verteiler eingesetzt. Das untenstehende Bild zeigt einen 4-fach-Verteiler zur Aufteilung eines Kalkhydrat-Luftgemisches beim Einblasen in einen Kessel.
Von besonderem Interesse ist ein störungsfreies Arbeiten der Förderung. Genauigkeiten im Bereich +/- 5 bis 10% sollten erreicht werden.
Der Verteiler ist Teil der Gesamtanlage und bei der Auslegung müssen neben den geometrischen Größen auch strömungstechnische Gesichtspunkte beachtet werden..
Wichtig ist, daß der bestimmende Druckverlust am Ende der Förderstrecke liegt und hierdurch kleine Differenzen in den Förderleitungslängen nach Verteiler gegenüber diesem Druckverlust vernachlässigt werden können.
Bei Rückfragen stehen wir gerne zur Verfügung.

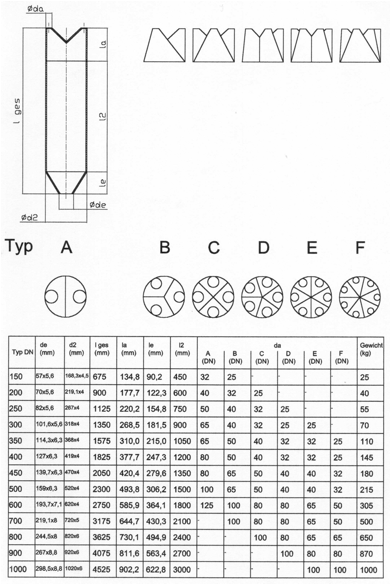

Alle angegebenen Maße sind unverbindlich und können technisch notwendigen Änderungen unterliegen .
